概述

HEQ系列產品是新一代的電動執行器產品。進行模塊化設計，具有豐富可拓展的功能。適用于蝶閥、球閥、閘閥等多種不同形式的閥門。

優點

結構緊湊，方便狹小空間安裝，適配閥型范圍廣泛

高效的傳動設計，具備結構性自鎖

獨特的調節凸輪，調整閥位更便捷

雙重防凝露設計，電氣失效概率更低

模塊化設計，生產維修易操作

高防護等級，標配IP67出廠，可選配IP68

高防爆等級，可達Exd ll Ct6

獨立的電控單元設計，強大的前序保護電路為產品安全穩定保駕護航

控制精度高，可達到1%

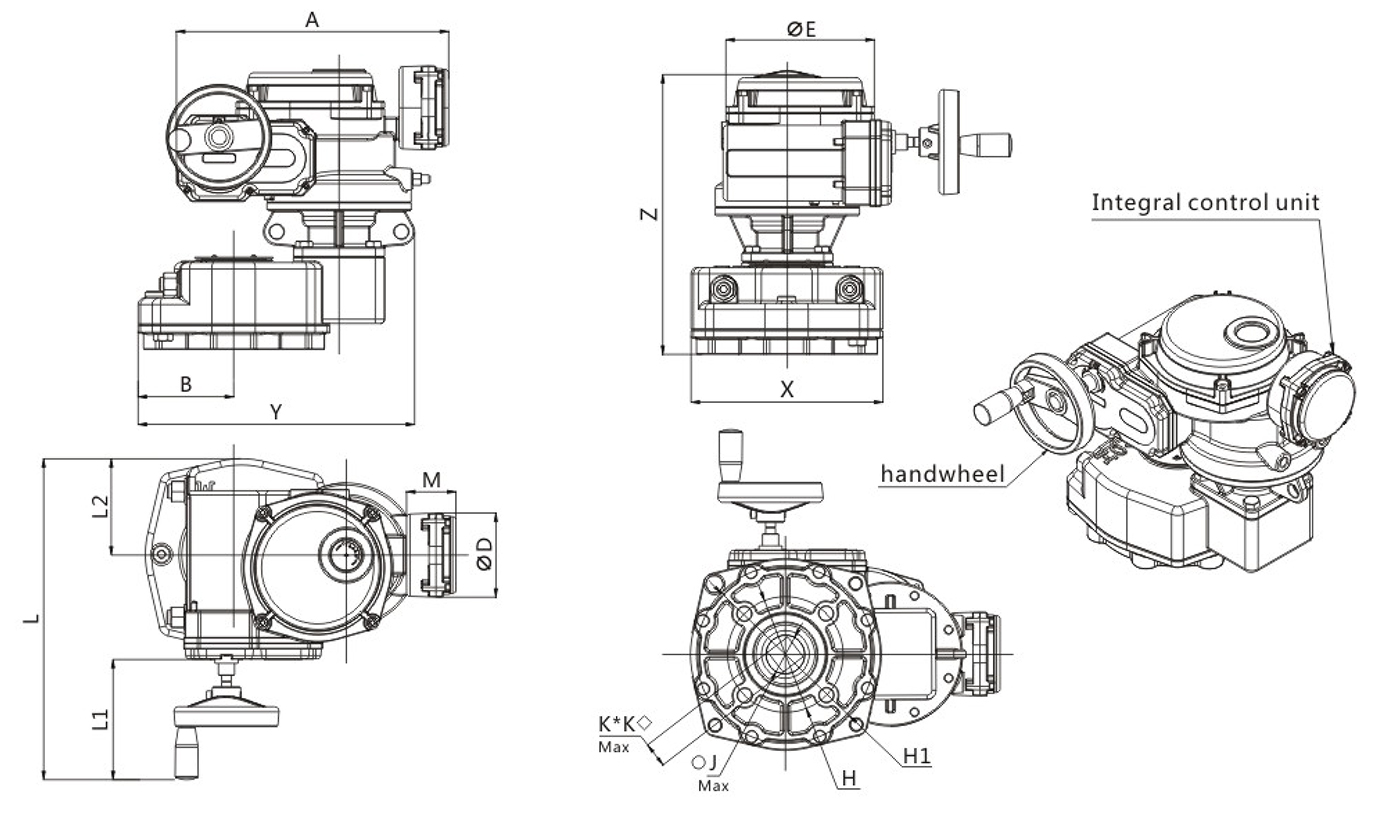

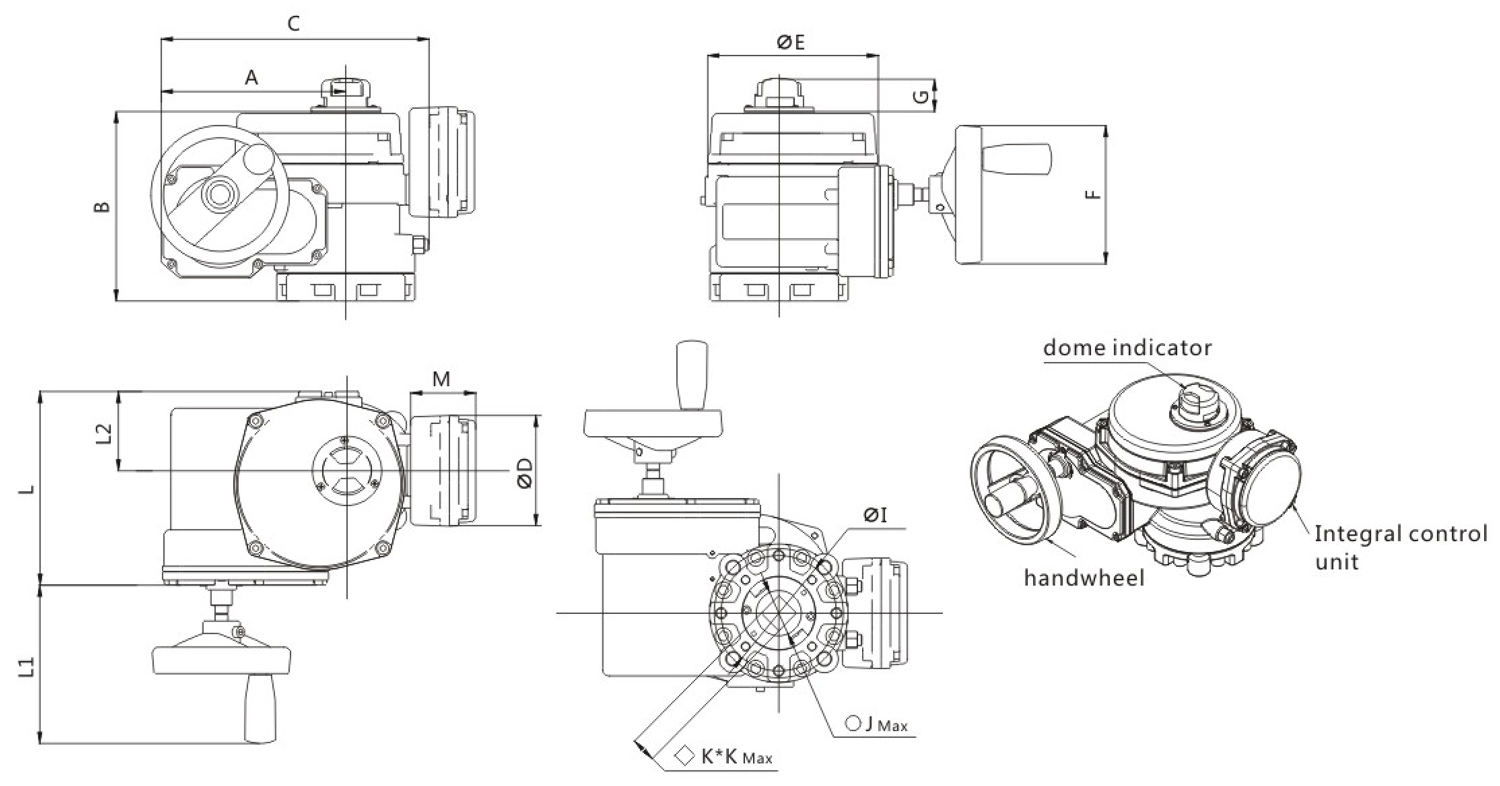

HEQ開關型-調節型外形尺寸

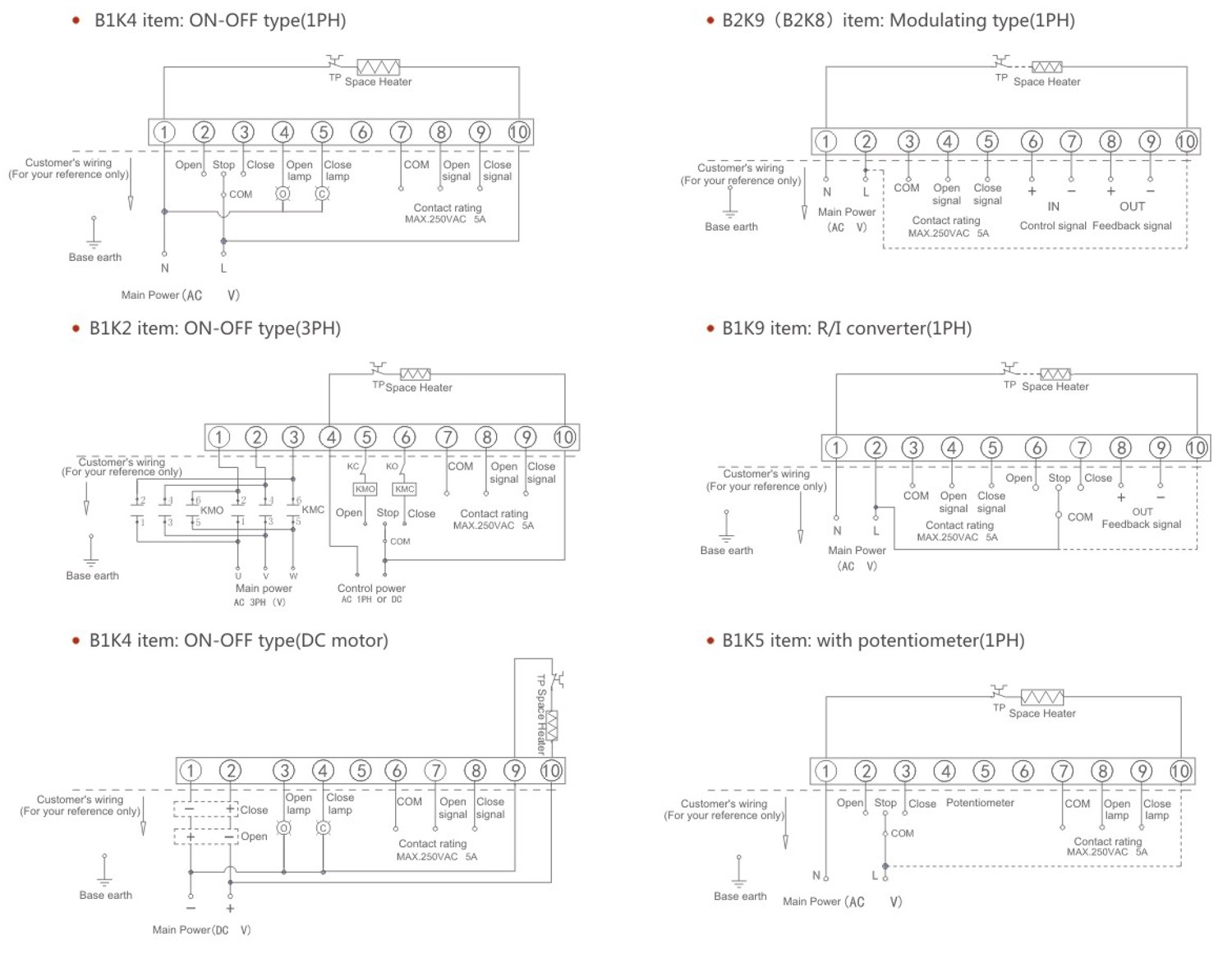

產品常規線路圖

技術參數

執行器類型	HEQ 系列電動執行器
扭矩范圍	50~3000N.m直連；3000~8000N.m以上配齒輪箱
防護等級	IP67，可選配IP68（IP68定義為水下15m，72小時不滲漏之等級）
防爆等級	ExdllCT6
工作時間	開關:S2:120 分鐘調節:S4:30~50%1200 起始/小時
適用電壓	AC110V,AC220V±10% 1 Phase；50/60Hz±5%，可選配AC/DC 24V，AC380V
環境溫度	-25℃~+70℃
相對濕度	90%（25℃）
電機規格	F級絕緣，帶有過溫保護
輸出連接	ISO5211直連式，八角孔
調節型功能配置	支持失信模式，信號反轉選擇功能
手動裝置	手柄操作（選配手輪）
位置指示	開關指針（選配凸蓋指示）
輸入信號	開關型：開關有源信號，無源信號調節型：標配4-20mA（輸入阻抗：150Q）。0-10V，2-10V；（多種信號共存）光電隔離
輸出信號	開關型：有源+無源反饋調節型：標配4-20mA（輸出阻抗：750Ω）。0-10V，2-10V；（多種信號共存）光電隔離
電纜接口	標配：2-M20×1.5，其它尺寸可定制
防潮加熱器	標配（25W~30W）
外觀顏色	RAL：9004（黑），環氧聚脂粉體涂裝
控制精度	1%（更高精度可定制）

產品選型
